HTW65-5000 断路器

HTW65-5000 断路器

产品型号:参考如下

外观尺寸:参考如下

产品净重:参考如下

产品颜色:暂无

相关参数/资料下载
产品介绍

HTW65-5000特性

最新研发的框架电流等级断路器,本体为一体式 塑压件结构;极小的体积,极高的性价比,极具 市场竞争力


HTW65系列整体介绍

1-新一代HTW65系列智能型万能式断路器秉承推陈出新、性能跃升的设计理念倾力打造 而成,更具体积优化、更强内置通讯和测量功能,同时用户安装连接多样、智能化用户 界面友好、操作方便,划时代产品的气质耀然显现。

2-断路器增加了合闸准备就绪电气指示、电动合闸、远程复位功能,同时具有操作机构OK 合闸准备就绪机械指示及误储能安全防护装置,更多功能、更多安全集于一身。

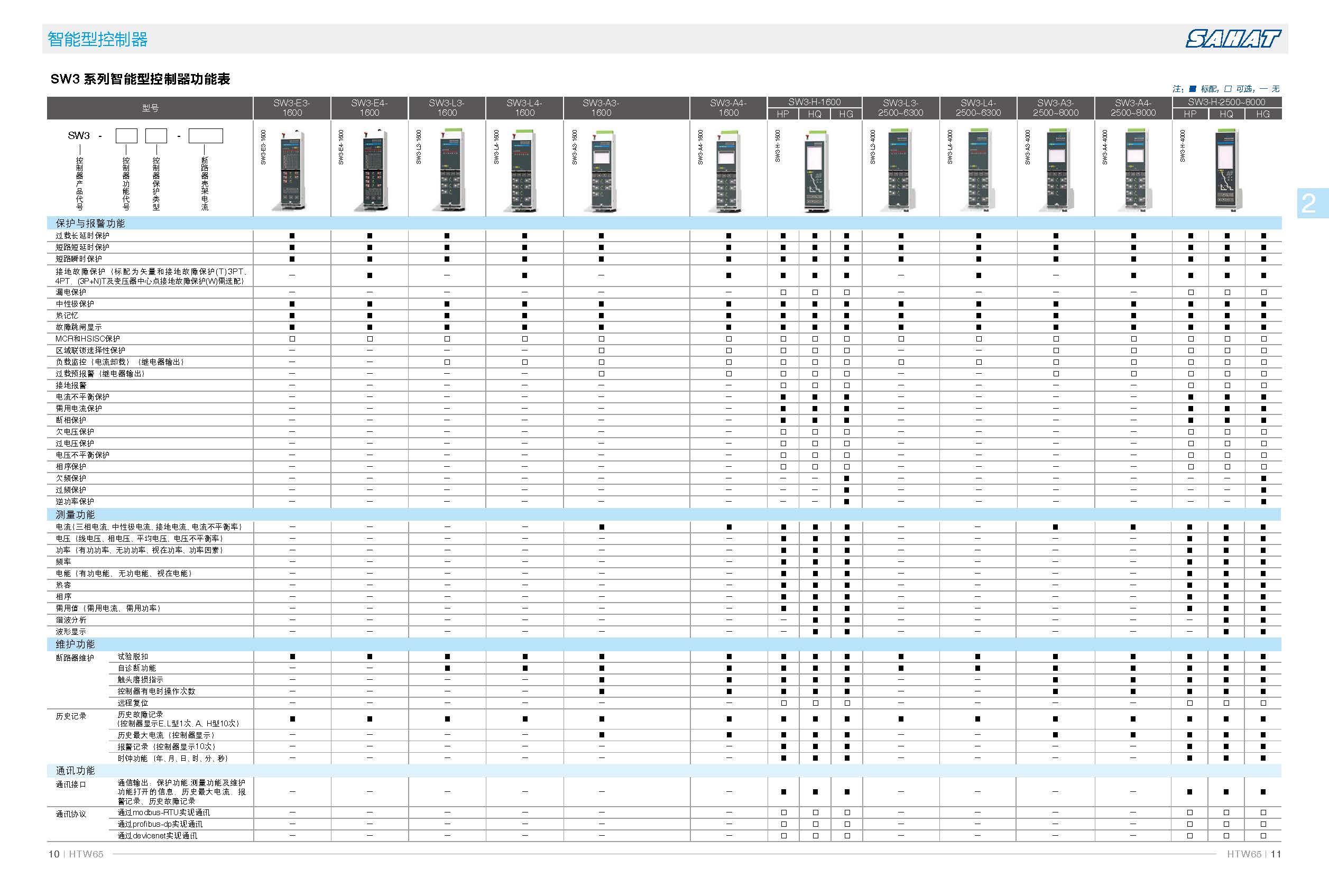

3-新一代智能化控制器具有四大类型:E型—经济型(LED+拨码开关)、L型—基本型(LED+ 拨码开关)、A型—标准型(LCD+LED 拨码开关+菜单式)、

   H型—通讯型(LCD 菜单式: HP功率型、HQ谐波型、HG发电机型,附加通信功能具有Modbus-RTU,Profibus-dp, DeviceNet通讯规约)。

    -覆盖了HTW45原有的全部功能,并发展了多种功能和接线方式
    -同台控制器具有“双调节”保护系统:既可通过旋钮整定,又可液晶功能键触压整定
    -选用16位DSP高性能数字信号处理器
    -提高抗干扰性、采用12位ADC、精度可达1/2000
    -低功耗由现在的3W降低到1.5W
    -双看门狗技术(WDT)
    -交流电源模块内置式
    控制器同时增加了抽屉座通讯模块和短信通知模块,更添时代科技元素。

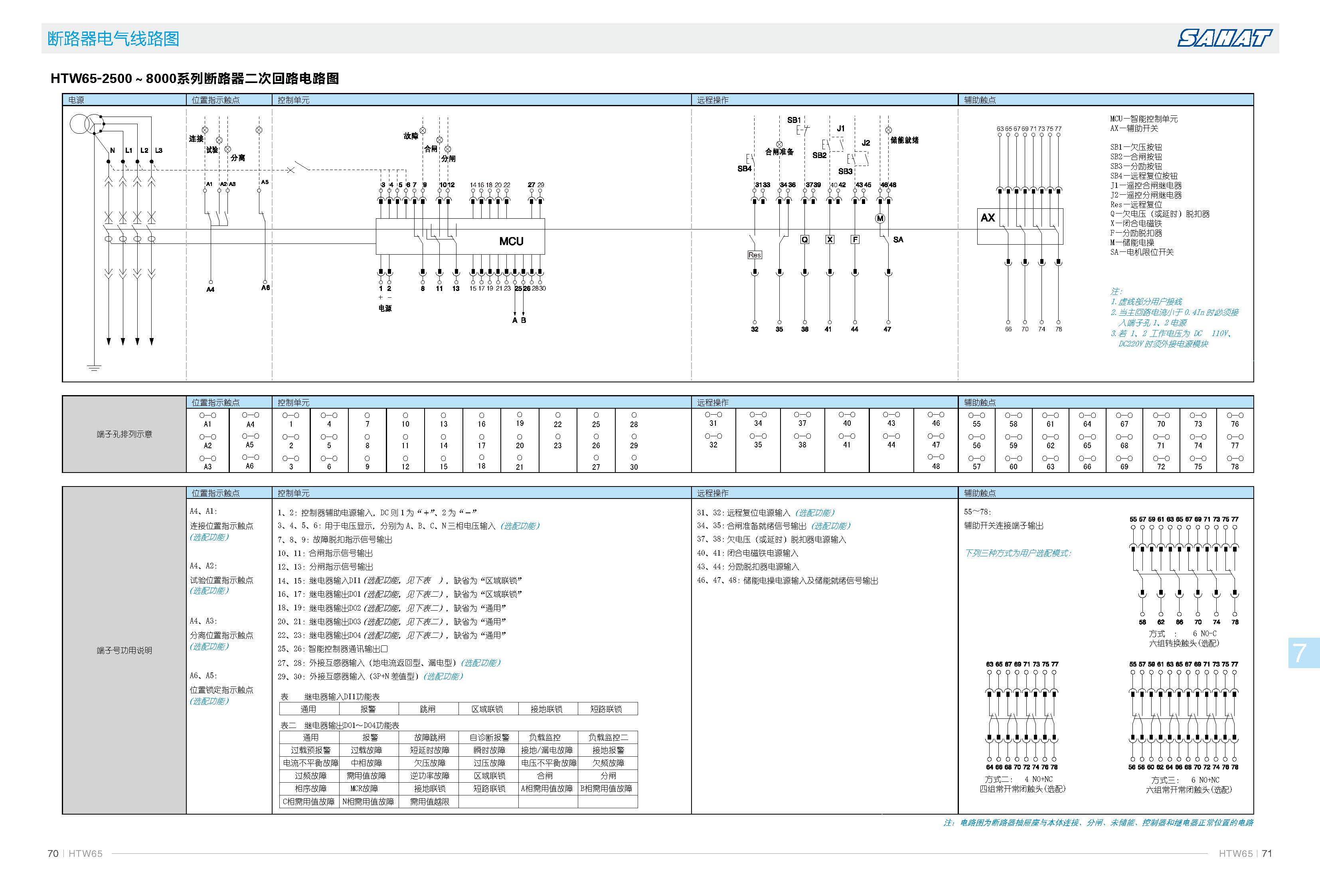

4-新型二次回路增加了接线端口,满足用户的需求:
    1600A端口数达78个(HTW45-1600 只有57个) 2500A~8000A的端口数达90个(HTW45-2000~6300 只有47个)

5-辅助开关特色:触点容量可达830VA,最多可供6开6闭,用户可选择带或不带公共端口。

6-欠压脱扣器、分励脱扣器、闭合电磁铁外形尺寸可全系列通用;欠压延时脱扣器不仅有延

    时可调,同时具有失压延时可调。

7-抽架形式可靠独特:
     -三位置连锁结构(专利技术:已获发明专利,专利号:ZL 2010 1 0000752.X)
     -指针式三位置显示方式(专利技术:已获发明专利,专利号:ZL 2010 1 0000753.4)
     -三位置旋转解锁结构(专利技术:已获发明专利,专利号:ZL 2010 1 0000752.X)
     -中间位置摇进机构
     -安全门单点式打开结构

8-断路器系列化齐全合理:

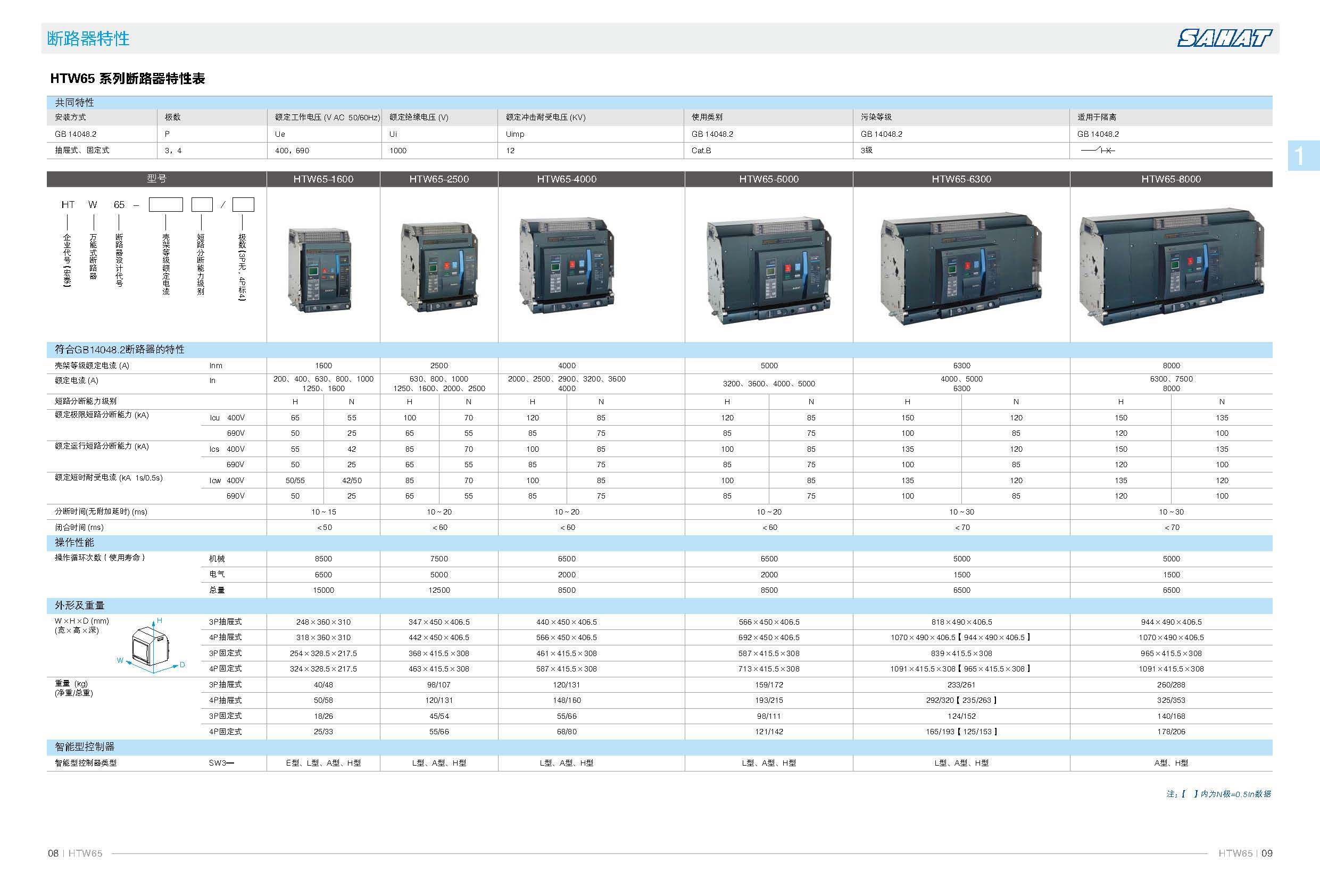

    -六个框架电流等级:1600A、2500A、4000A、5000A、6300A、8000A
    -二种分断类型:N标准分断型—适用于一般的应用场合;H高分断型—适用于既需要 高性能的分断能力,又需要高水平配合的场合,

       分断可能产生非常高短路电流的工业 环境中的高等级短路电流。此环境中两台变压器并联运行的电气系统中同样适用。
    -具有全系列AC690V高性能指标


HTW65-5000相关资料参考下载

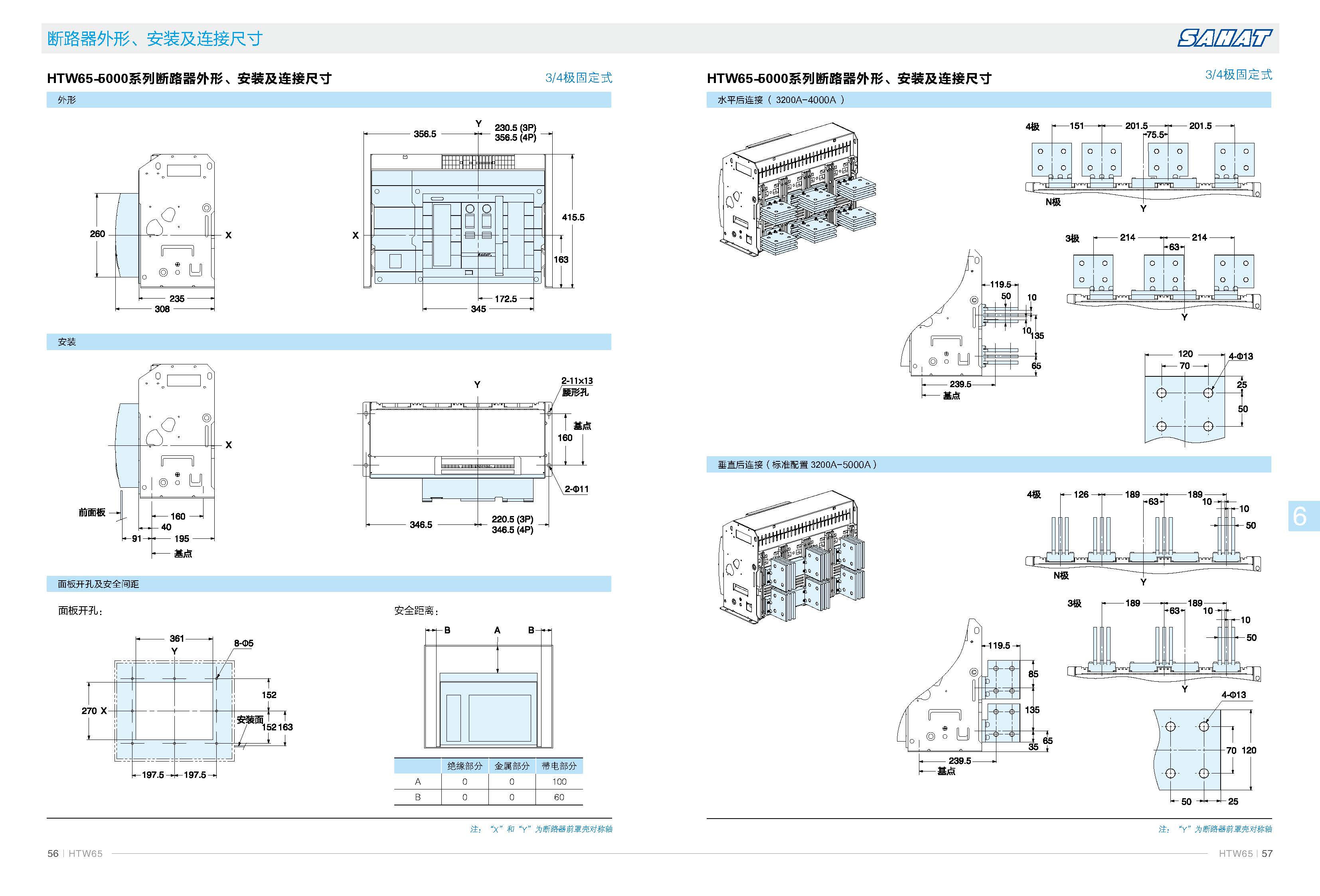

外形安装连接尺寸3/4极固定式.jpg

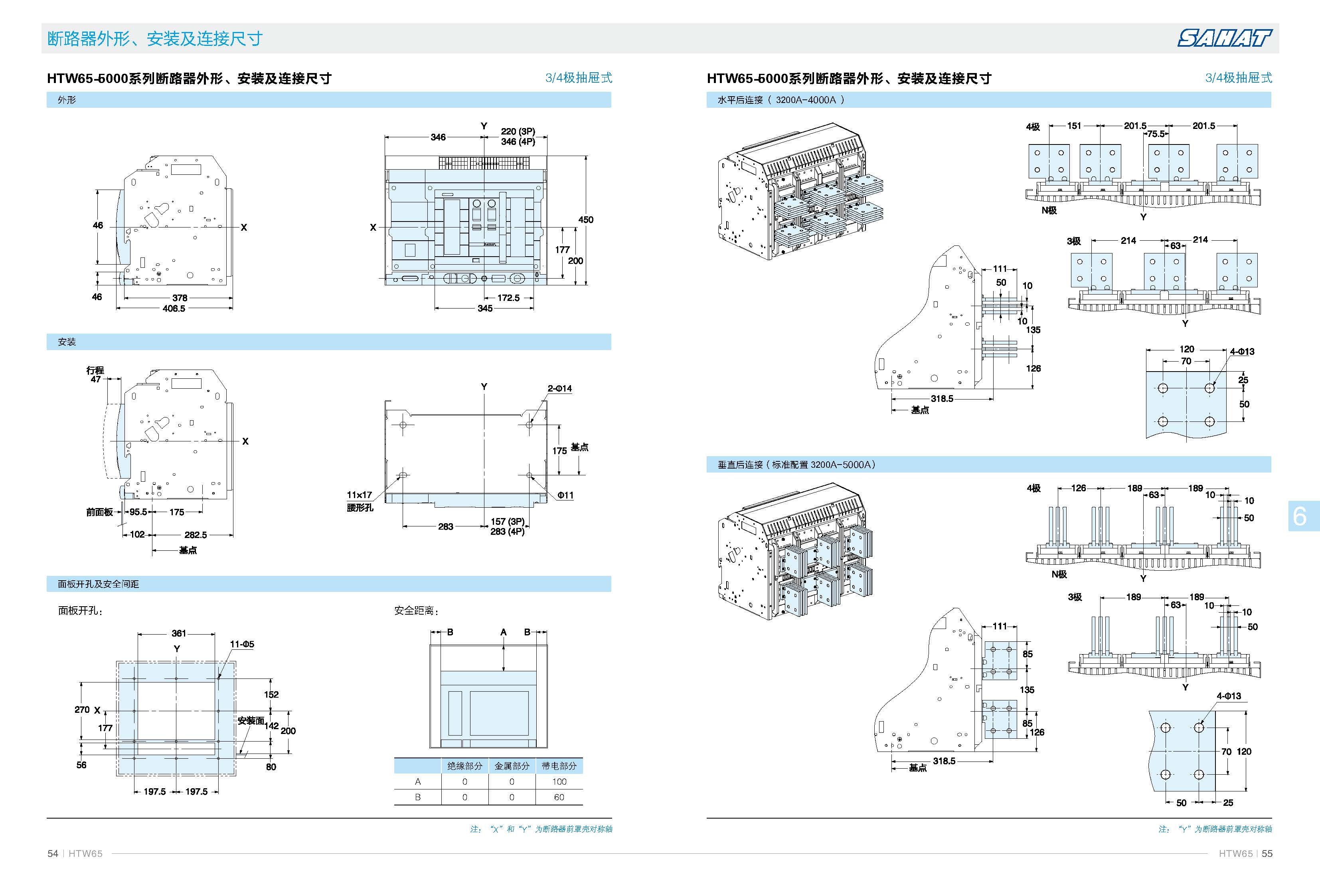

外形安装连接尺寸3/4极抽屉式.jpg
